概述

       TL型脱硫泵是在ZM系列渣浆泵成功设计制造的经验基础上,针对我国烟气脱硫用泵的特点，吸收国内外同类产品的先进技术、精心研制的新一代高效系列脱硫泵。泵的最大流量范围可达12000m2/h,泵的扬程一般在100m以下，涵盖了所有脱硫系统用泵工况，可用作吸收塔大型浆液循环泵及石灰石浆液输送泵,石膏浆液排出泵、回收泵、地坑泵等。

       结构形式

       TL型采用卧式、单泵壳、单级单吸、托架式(或悬架式)结构。

       采用挠性联轴器。

       适用工况

       浆液PH值:   2.5~ 13

       氯离子浓度:  ≤ 60000ppm

       重量浓度:     ≤  60%

       介质温度:     ≤  120℃

       性能与材料特点

       水力设计采用计算机CAD辅助设计及二相流理论设计。

       泵效率高、使用寿命长、运行可靠。

       过流部件采用全金属耐磨蚀铬镍合金材料，耐磨损与耐腐蚀兼顾,表面晶间间隙小,具有优良的耐氯化物应力腐蚀裂纹能力及更高的机械强度。

       运行可靠性高，全金属泵克服了非金属泵内衬容易出现脱落、撕裂、变形等缺点。

       水力摩擦损失小，比同参数的非金属泵效率高3%以上。

       全金属泵同何尺寸易控制保证，零件表面光洁度高,部件配合间隙小,容积效率高,综合效率比非金属泵高5%以上。

       过流部件使用寿命长，金属护板承受剪切滑动磨损能力比一般非金属材料强,能经受长期的剪切磨损。

       动态抗磨性为0.008~ 0.08mm/年，抗拉强度高，在长期磨蚀工况下能保持恒定的性能。

       轴封型式

       轴封全部采用机械密封，我公司配带机械密封分为有轴封水型和无轴封水型两种方式。

       有轴封水型

       双端面机械密封，轴封水流量为泵流量的0.1~1%，但最小不低于1m³/h;轴封水压力等于泵出口压力的1/2。

       无轴封水型

       无水介质自冲洗型机械密封,结构独特，节水效果好。

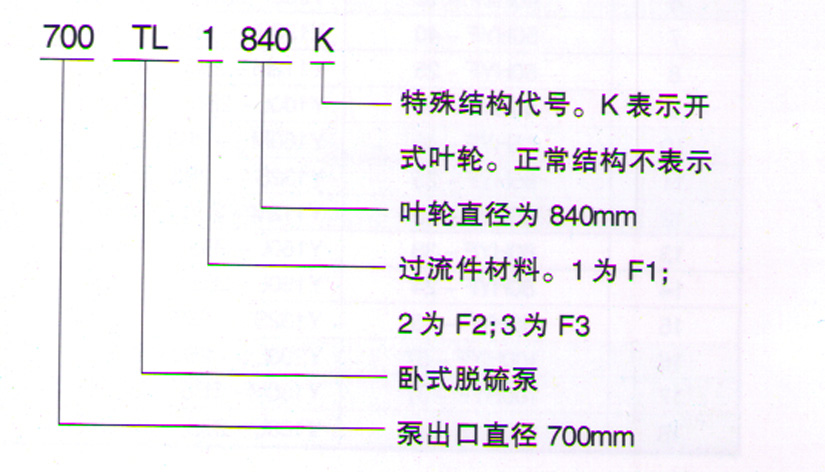

       型号意义

TL型泵性能参数表  TL  Type pump Table of Performance

注:1.(NPSH)r系指本样本中第二档转速时规定点之值。

  2.正常通过粒度为允许间断通过的最大粒度的56%。
